項　目	説　明
継手	「算定」、および【接合部】の 〔継手（床・屋根）〕で入力した金物から選択します。 継手金物の検定を行う場合は、【接合部】の 〔継手（床・屋根）〕で入力した金物から選択します。 算定を行う場合は、「算定」を選択します。
距離（mm）	始端からの距離を入力します。

※	ダイアログには、前回設定した内容が表示されます。

コマンドの下にある▼をクリックするとサブメニューが表示され、コマンドを実行することができます。

［継手の配置］ 継手を配置します（操作手順は、操　作 配置を参照）。 ［継手の削除］ 継手を削除します（操作手順は、操　作 削除を参照）。

配置

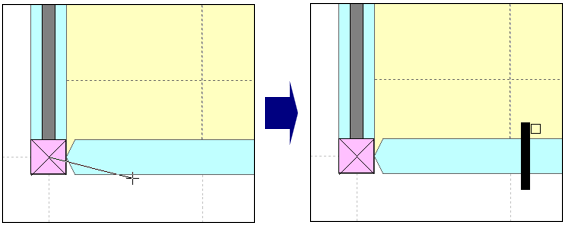

1. 継手を設定するはりにカーソルを合わせ、 始端とする位置をクリックすると、ラバーバンドが表示されます。


   ※	右クリックするとラバーバンドを解除します。

2. 継手を設定する方向をクリックすると、継手が設定されます。



   ※	はりのない位置に継手は設定できません。

3. 右クリックしてダイアログを表示します。
   ［キャンセル］ボタンをクリックし、コマンドを解除します。

   ※	ダイアログが画面に表示されている状態で、 伏図の作業ウィンドウ内を右クリックしても、コマンドを解除します。

削除

1. サブメニューから［ 継手の削除］を選択します。

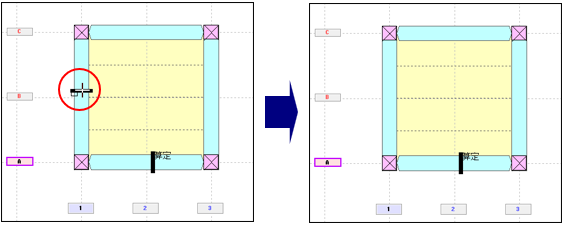

2. 削除したい継手にカーソルを合わせクリックすると、継手が削除されます。

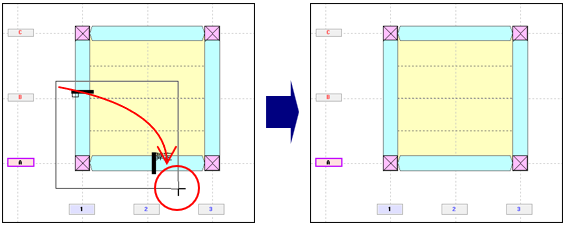

   また、ドラッグしながら削除する範囲を指示すると、一度に複数の継手を削除することができます。

3. 伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。


   ※	キーボードの［Esc］キーを押して、コマンドを解除することもできます。
